En la fabricación de unidades de vidrio aislante, el perfil espaciador que colocamos entre los vidrios es mucho más importante de lo que parece: no solo afecta al rendimiento térmico, sino también a la durabilidad del acristalamiento y a su estética.
Actualmente, puedes encontrar soluciones como Warm Edge o los espaciadores termoplásticos TPS.
¿Qué es un espaciador Warm Edge?
Los perfiles Warm Edge están fabricados con materiales de baja conductividad térmica, diseñados para reducir el puente térmico en el borde del vidrio. Entre sus caracteristicas incluyen:
- Mejor aislamiento térmico del conjunto en comparación al perfil de aluminio.
- Menor condensación en el borde interior en comparación al perfil de aluminio.
- Disponibilidad en múltiples colores.
- Perfil rígido, ofrece líneas rectas y uniones a 90º , pero también la posibilidad de fabricar formas.
- Apto para muro cortina y carpinterías minimalistas de pegado a marco
- Mayor rigidez para vidrios de grandes dimensiones.
¿Qué es TPS®?
El TPS (Thermo Plastic Spacer) es un sistema innovador en el que el perfil se extruye directamente sobre el vidrio, eliminando la necesidad de un espaciador metálico rígido.
Entre sus características:
- Mejor aislamiento térmico del conjunto en comparación al perfil de aluminio.
- Menor condensación en el borde interior en comparación al perfil de aluminio.
- La extrusión directa facilita formas curvas complejas.
- Sistema productivo con ciertas peculiaridades distintas al convencional
- Ofrece uniones con curvatura.

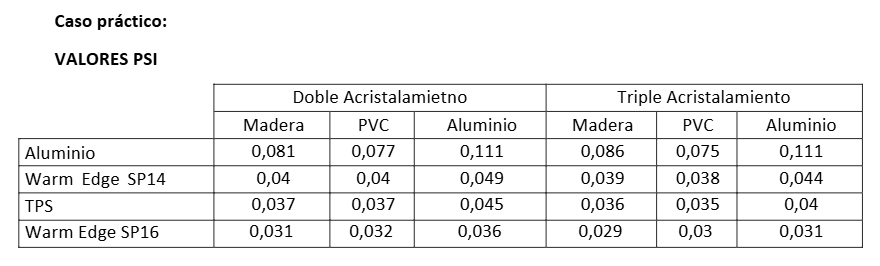

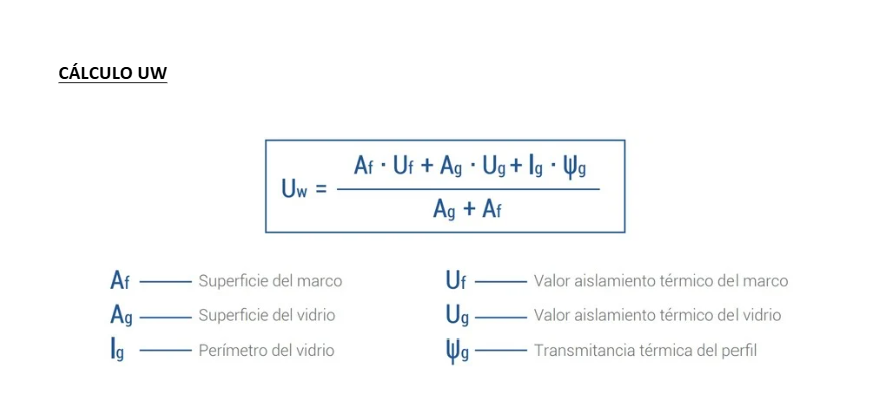

- Tipo de ventana: Ventana abisagrada de PVC
- Valor Uf: 1,3 W/m²K
- Tipo de acristalamiento: Doble Acristalamiento 4mm / 16mm (Argón) / 4mm B.Emisivo Valor Ug= 1,1 W/m²K
- Superficie vidrio: 1,72m²
- Perímetro del vidrio: 5,74m
- Superficie marco: 0,424m²

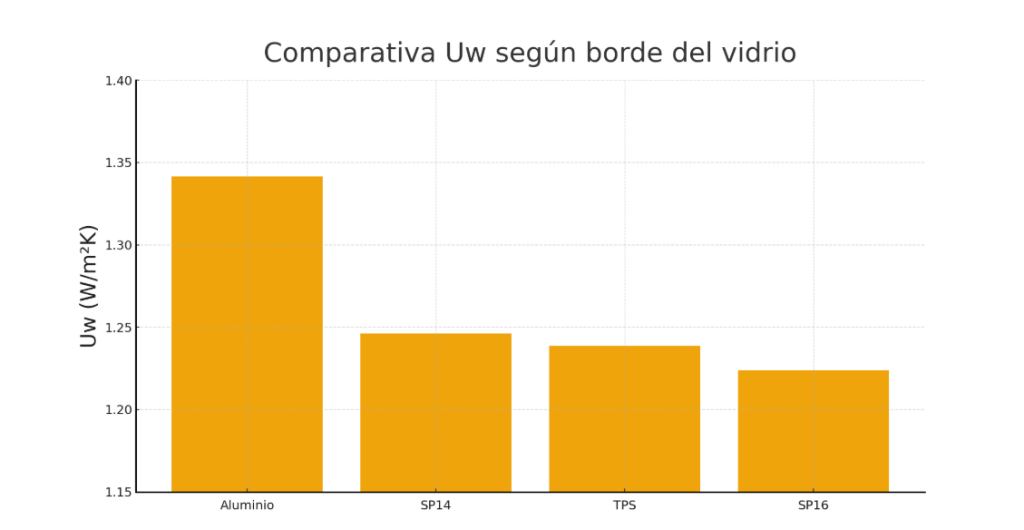

Valor Uw(Perfil Aluminio) = 1,346
Valor Uw(Perfil Warm Edge SP14) = 1,247
Valor Uw(TPS) = 1,239
Valor Uw(Perfil SP16) = 1,223
Como se observa en el caso práctico, el perfil intercalario Warm Edge no compite por ser mejor o peor a nivel térmico frente al TPS, por lo que la elección no debería basarse en ahorro energético, sino en la estética, dimensiones o tipología de ventana.
Conclusión:
- Pasar de aluminio a perfil Warm Edge o TPS mejora la eficiencia térmica de la ventana en aproximadamente un 10%.
- Las diferencias térmicas entre el TPS y el Warm Edge (SP14 y SP16) son mínimas.
- A nivel estético, la rigidez del perfil Warm Edge ofrece una línea visual recta y definida, con uniones a 90º que aportan una estética más limpia.
- El Warm Edge permite además elegir colores para que se adapten mejor a la ventana y proyecto.
